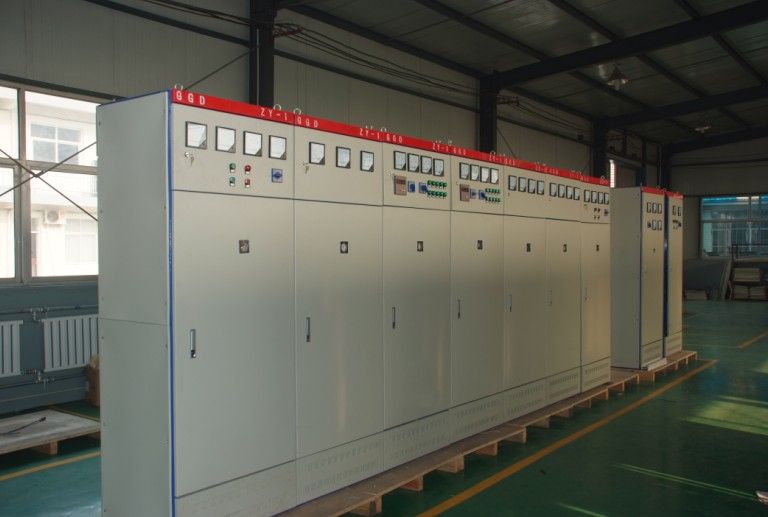

GGD低壓固定式成套開關設備

來源：人氣：3842發表時間：2019-11-14

GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶在交流50Hz,額定工作電壓380V額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉化，分配與控制之用。

1.標準規范：

GGD型交流低壓配電柜IEC439<<低壓成套開關設備和控制設備>>， GB7251.1-2005，《低壓成套開關設備》等標準。

2.產品特點：

①GGD型交流低壓配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成。構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量；

②通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高。可以使工廠實現予生產。既縮短了生產制造周期，也提高了工作效率；

③ GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔。當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自上而下形成一個自然通風道，達到散熱的目的；

④GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸使整柜美觀大方、面目一新；

5柜門運轉軸式活動鉸接與構架相通，安裝、拆卸方便，門的拆邊均嵌有一根山型橡塑條，關門時門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級；

⑥裝有電器元件的儀表門用多股軟銅線與構架相接地。柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路；

⑦柜體表面采用靜電噴涂，附著力強、質感好、整柜呈亞光色調，避免了炫目效應，給值班人員創造了較舒適的視覺環境；

⑧柜體的頂蓋在需要時可拆除，便與現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運；

⑨柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20~IP40之間選擇。

3.應用范圍：

GGD型交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新換代產品使用。

4.技術參數：
