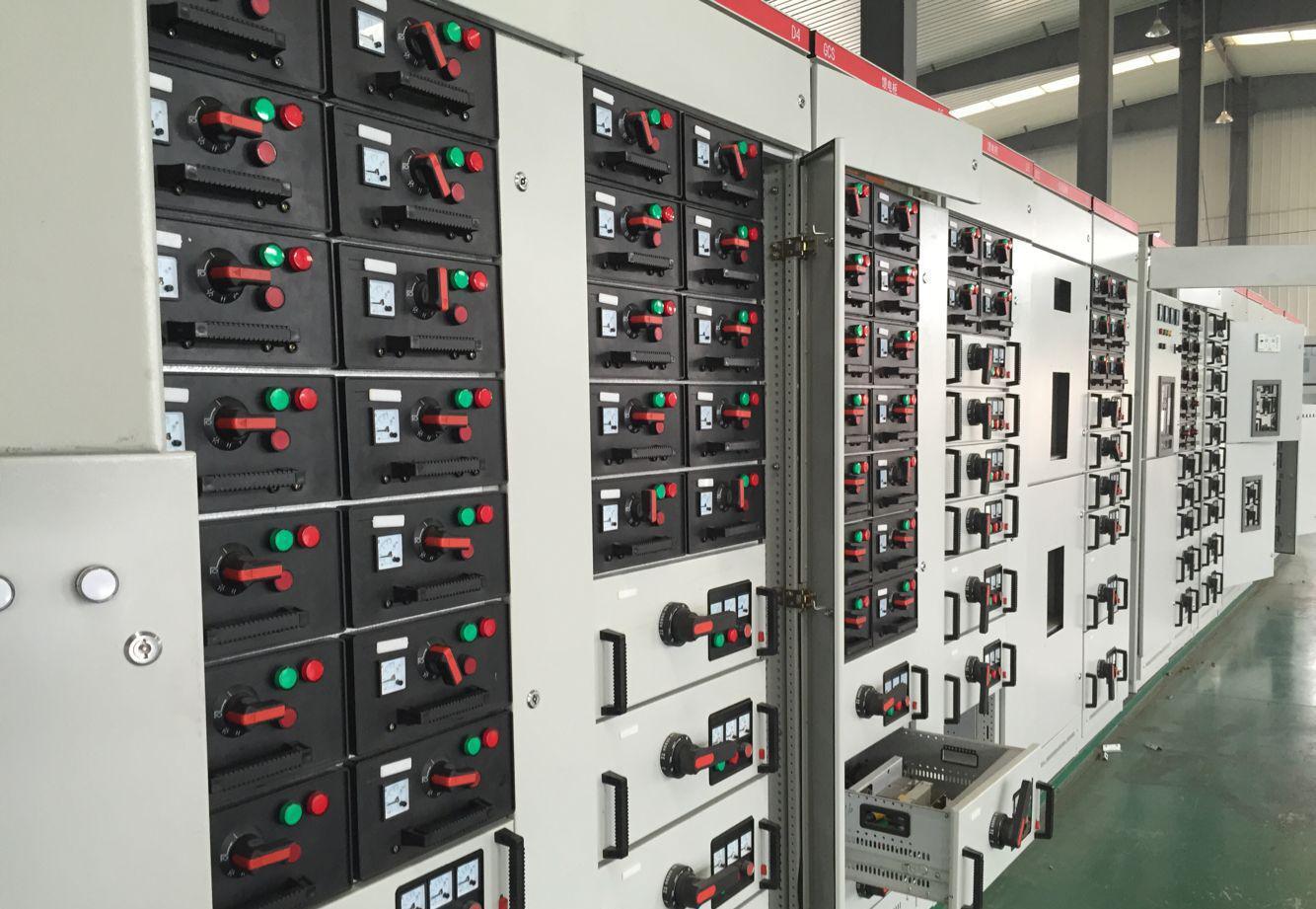

MNS型低壓抽出式開關柜,具有較高的技術性能指標,能夠適應電力市場發展需要并具有與現有引進設備競爭的能力,目前MNS型低壓抽出式開關柜已被電力用戶廣泛使用。
1.產品特點:
①設計緊湊,以較小的空間能容納較多的功能單元;
②結構通用性強,組裝靈活,以25mm為模數安裝孔的C型型材能滿足各種結構型式、防護等級及使用環境要求;
③采用標準??檣杓啤⒎直鸝勺槌殺;?、操作、轉換、控制、調節、測定、指示等標準單元。用戶可根據需要任意選用組裝,以200余種組件可以組成不同方案的框架結構和抽屜單元;
④大量采用高強度阻燃型工程塑料組件,有效加強防護性能;
⑤殼體表面采用靜電噴涂,其余金屬部件全部鍍鋅鈍化處理;
⑥技術性能高,主要參數達到國際技術水平。
2.應用范圍:
本產品適用于交流50(60)Hz,額定工作電壓660V以下的供配電系統,額定工作電流5500A及以下的供電系統中,用于各工礦企業、化工、樓宇、市政建設等配電及控制之用。
3.技術參數:
|
序 號 |
項 目 名 稱 |
電 氣 參 數 |
||
|
1 |
符合標準 |
IEC60439-1、GB7251.1、JB/T9661-1999 |
||
|
2 |
額定工作電壓 |
絕緣電壓 |
660 |
|
|
工作電壓 |
380 660 |
|||
|
3 |
額定頻率(HZ) |
50(60) |
||
|
4 |
額定工作電流A |
水平母線 |
4000 |
|
|
垂直母線 |
1000 |
|||
|
5 |
額定短時耐受電流KA/1S |
水平母線 |
100 |
|
|
6 |
額定峰值耐受電流KA |
水平母線 |
220 |
|
|
7 |
垂直母線 |
80(標準型) 105(加強型) |
||
|
8 |
外殼防護等級 |
IP30 IP40 IP54 |
||
